合理的設備選型與配置方案是選廠順利投產且效能高達產的關鍵，因此，選廠在對選礦工藝流程確定之后，會謹慎的對選礦設備進行選型，且在配置上確定出方案。某鉛鋅選廠在這方面做的非常好，使得投產后取得了較好的選礦指標，獲得了較好的經濟收益。下面，就該廠的設備選型和配置方案做出淺談。

一、選礦工藝流程

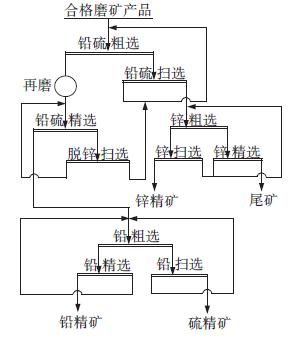

通過對原礦性質考察及試驗研究，確定選礦工藝流程如下圖所示。

二、主要設備的選擇

1、設備選擇原則

設備選擇的正確與否是選礦廠能否順利投產的關鍵，因此設備選擇的原則是國內生產的技術先進且已生產證明穩定可靠的設備。中國尚不能制造或設備質量不過關的關鍵設備則從國外引進或合作制造，以確保整個工程的質量和投產后正常持續效能高生產。按照這個原則整個選礦廠的設備選擇進行了多方案比較，確保了所選設備的先進性。

2、碎磨設備的選擇

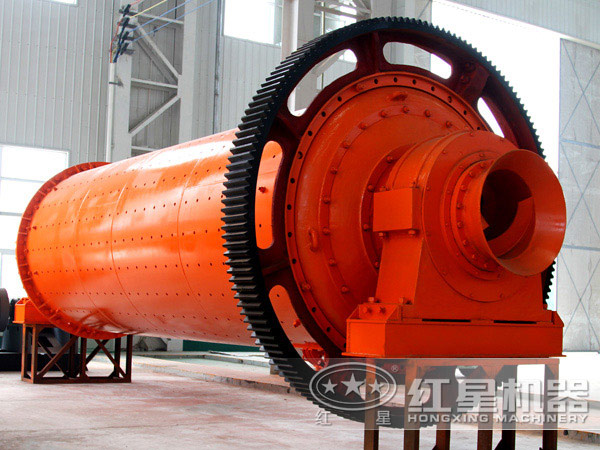

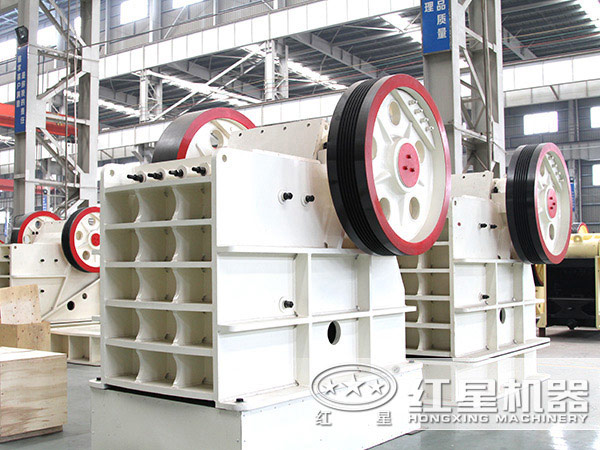

為了貫徹"多碎少磨"的設計原則，經過多方案比較，中碎采用顎式破碎機，細碎采用圓錐破碎機，篩分采用圓振動篩，一段磨礦采用格子型球磨機，一段磨礦分級采用了沉沒式雙螺旋分級機。根據生產經驗，防止過磨，再磨采用了格子型球磨機，再磨分級采用了旋流器組。各設備均由河南紅星機器購進，有效地保證了破碎細度，達到了"多碎少磨"節能的要求，在保證設備高技術性能的前提下，有效降低了設備投資。實踐證明碎磨設備的選擇完全能滿足所設計的破碎粒度和磨礦細度。

3、選別及脫水設備的選擇

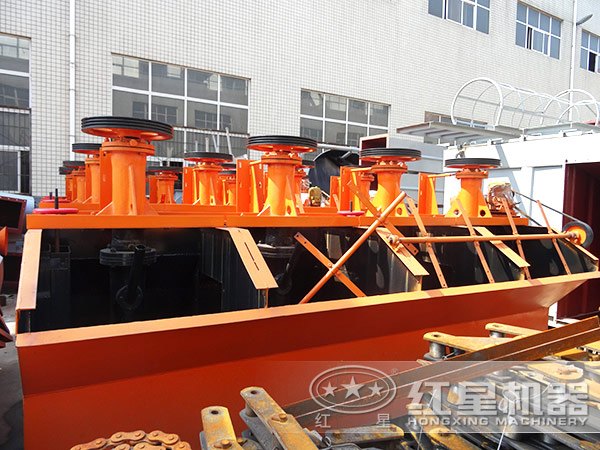

選別及過濾設備經方案比較后分別選用了浮選機和陶瓷過濾機。自吸式浮選機比充氣式浮選機綜合能耗降低5%以上，設備臺數更少。陶瓷過濾機比板框壓濾機投資少，能耗更低。這些大型效能高設備的選用，使選礦廠管理更加方便，生產成本更低，顯著提高了企業的經濟效益，并為選礦廠順利投產提供了保證。

三、配置

1、總體方案的優化

該選礦廠位于山坡上，總體采用臺階式布置方式，整個廠區分為5個臺階，高差控制在10m以內，尾礦庫在選礦廠下游方向布置，廠房內部和廠房間主礦漿以及尾礦輸送全部實現了自流?？紤]地形特點，盡可能減少占地，減少粉塵污染，設計采用粉礦倉而不是粉礦堆。

2、廠房配置特點

碎磨流程采用中碎前帶有預先篩分的工藝流程。中碎顎式破碎機給料設備采用棒條式振動給料機，此設備兼有篩分和給料的功能，從而省去一臺預先篩分振動篩和一臺帶式輸送機，篩分廠房配置更加緊湊，占地更少。實際生產表明，棒條式振動給料機能預先篩分掉原礦中絕大部分粉料，有效減小中碎顎式破碎機負荷，使中碎排礦粒度更小。粉礦倉的配置采用兩個直徑10m的圓形礦倉，礦倉頂部水平布置一條可逆皮帶，這樣通過生產調度可實現同一套破碎篩分設備分別處理企業自有礦山出礦和民采礦點出礦。設備利用率實現更大化。

按照上述設備選型原則，該鉛鋅選廠做出了正確的選型，并根據實際情況進行了合理的配置布局，理想的實踐效果充分說明了紅星機器生產的選礦設備在該礦廠的成功應用，也說明了紅星機器選礦設備的高質與效能高性。歡迎各選廠蒞臨紅星機器考察，咨詢熱線：0371-67772626。
