國內常見的圓錐破碎機機型主要有三種：PY型圓錐破碎機(分為PYB標準型和PYD短頭型)，HP型圓錐破碎機和H型圓錐破碎機。今天我們就對這三種圓錐破碎機的定錐組成支撐方式和動錐支撐方式做一個比較和分析。

一、定錐組成及支撐方式的比較

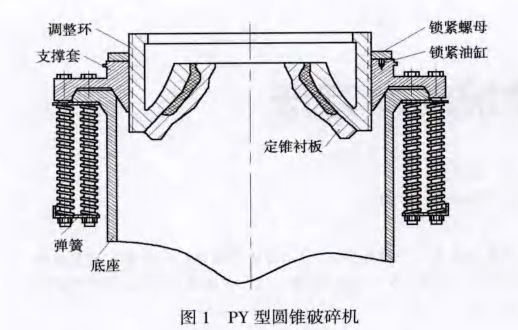

(1)PY型圓錐破碎機的定錐(圖1)由支撐套(包含鎖緊螺母)和調整環(包含定錐襯板)通過鋸齒形螺紋副連接而成。首先支撐套坐在底座呈v字形的圓形支口上，然后用數組穿有螺栓的彈簧簇(一般每組由5條螺栓、彈簧組成)把支撐套緊緊地固定在底座上。在支撐套的上端面有一薄形鎖緊螺母，當鑲嵌在支撐套內的數個鎖緊油缸處于工作狀態時，薄形鎖緊螺母就被鎖緊油缸向上抬起，從而使調整環和支撐套之間的螺紋副內產生足夠的靜摩擦力，使之緊密地結合為一體，確保設備破碎物料時調整環和支撐套之間不會發生相對轉動。

(2)HP型圓錐破碎機的定錐組成和支撐方式與PY型圓錐破碎機大致相似，也是由支撐套(包含鎖緊螺母)和調整環(包含定錐襯板)通過鋸齒形螺紋副聯接而成。所不同的是HP型圓錐破碎機用帶氮?dú)庑钅芷鞯囊簤焊状媪藦椈纱?，在調整環和支撐套的支口結合面處墊有可更換的帶狀環形薄銅板。

(3)H型圓錐破碎機的定錐由上架體、定錐襯板和托環等組成。首先上架體坐在底座的呈V字形的圓形支口上，然后用螺栓將其固定在底座上，定錐襯板則通過一個圓形的托環和螺拴固定在上架體上。

三者相比較：PY型和HP型兩種圓錐破碎機的定錐結構組成和支撐固定方式基本相似，但由于HP型圓錐破碎機采用了液壓缸，所以支撐套易于拆解，加之其支口間墊有更換的薄銅板，所以支口可以得到較好的保護。H型圓錐破碎機的定錐組成則相對簡單，定錐的拆、裝也方便快捷，但其缺點是違接螺栓和螺栓孔間隙很小，螺栓發生斷裂時更換比較困難。

二、動錐支撐方式的比較

(1)PY型圓錐破碎機的動錐體(錐體下面有呈凸球面軸承）支撐在呈凹球面銅瓦上，俗稱碗形瓦，碗形軸承架（即安裝碗形瓦的架子)則安裝在機器底座的中央，動錐主軸則插人位于底座中央的空偏心軸套內。

(2)HP型圓錐破碎機的動錐，錐體下面也有凸球面軸承，支撐在安裝于底座中央偏心軸套的豎軸軸端呈凹形球面的銅瓦上面。在動錐體下部安裝著銅套，通過該銅套將動錐冉套在底座中央的偏心軸套上。

(3)H型圓錐破碎機的動錐，通過動錐主軸的上下兩端固定。動錐主軸的下端面裝有呈凸球面的軸承，并支撐在位于底座底部中央的液壓缸活塞上面的凹球面銅瓦上，動錐主軸的上端則固定在上架體橫梁中間的軸套內，該軸套正好位于動錐旋轉的理論懸掛點處。

三者相比較：PY型圓錐破碎機與HP圓錐破碎機相比。動錐支撐方式的不同主要在于主軸，即前者左軸裝在動錐上，后者主軸裝在底座上。HP圓錐破碎機動錐的優點是整體高度較低，且檢修時放置方便。而PY圓錐破碎機的動錐，因受主軸影響，放置時笛設帶地溝的專門存放點。H型圓錐破碎機為固定動錐，在上機架增加了橫梁。受橫梁影響容易形成給料偏析，產生振動。

PY型圓錐破碎機，HP型圓錐破碎機和H型圓錐破碎機的結構有差別，應用范圍也不同，建議客戶在購買圓錐破碎機時向廠家詳細咨詢，才能選到合適的設備。
