亚洲国产人妻97p,不卡的操屄aV,日韩人妻综合区

在自磨機(jī)的生產(chǎn)使用過(guò)程中，進(jìn)料端漏漿問(wèn)題時(shí)有發(fā)生，嚴(yán)重影響了磨機(jī)的運(yùn)轉(zhuǎn)率，中空軸也受到相當(dāng)大的磨損。下文通過(guò)對(duì)進(jìn)料端結(jié)構(gòu)的分析，以找到漏漿的成因。

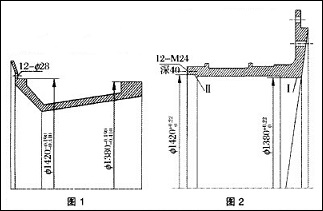

以Φ4000×1400濕式自磨機(jī)為例。濕式自磨機(jī)進(jìn)料部由進(jìn)料襯套和中空軸組成，它們的結(jié)構(gòu)分別如圖1和圖2所示，該結(jié)構(gòu)有兩個(gè)配合面，為Φ1380面和Φ1420面，進(jìn)料襯套上的兩個(gè)配合面公差均為-0.410~-0.190，中空軸上的兩個(gè)配合面公差為0~+0.220，兩個(gè)相對(duì)應(yīng)的配合面之間所形成的配合間隙大為0.63，小為0.19，中空軸前端有12個(gè)周布的、深度為40的M24內(nèi)螺紋孔，與進(jìn)料襯套上的12個(gè)Φ28孔相對(duì)應(yīng)，中空軸和進(jìn)料襯套之間就用這12根M24 的螺桿進(jìn)行聯(lián)接，進(jìn)料襯套以這l2根螺桿進(jìn)行軸向固定，依靠?jī)蓚€(gè)配合臺(tái)面進(jìn)行徑向固定，進(jìn)料襯套的運(yùn)動(dòng)則通過(guò)這l2根螺桿來(lái)傳遞。

通過(guò)上面的結(jié)構(gòu)分析可知，在設(shè)計(jì)上進(jìn)料襯套和中空軸的配合間隙大為0.63，小為0.19，而自磨機(jī)礦漿-200目（0.075mm）顆粒就占了47%左右，而粒度在0.63以下的就更多，所以當(dāng)自磨機(jī)運(yùn)轉(zhuǎn)時(shí)，筒體中的礦漿（粒度在0.63mm以下部分）在離心力等的作用下從配合面I進(jìn)入，經(jīng)過(guò)II配合面，而從起固定作用的l2根螺桿處漏出，這樣礦漿就漏出來(lái)了。

由于礦石顆粒硬度高、不規(guī)則，因此，礦漿在配合面間的流動(dòng)意味著礦漿對(duì)配合面有著磨剝作用，經(jīng)過(guò)這樣長(zhǎng)時(shí)間、連續(xù)不斷的作用，配合而間的配合間隙就逐漸變大，礦漿漏出量也就逐漸更大，

如此循環(huán)往復(fù)，當(dāng)間隙增大到一定程度時(shí)，I、Ⅱ配合面的配合關(guān)系就不復(fù)存在。進(jìn)料襯套和中空軸的徑向與軸向固定均由12根螺桿來(lái)固定，顯然l 2根螺桿無(wú)法完成此固定作用，螺桿就經(jīng)常斷掉，而隨著中空軸Ⅱ端配合面的不斷磨損，其上的l2個(gè)螺桿孔就遭到破壞，螺桿也失去作用，進(jìn)料襯套就更加無(wú)法固定在中空軸上。當(dāng)一次固定下來(lái)之后不久便脫離了，進(jìn)料襯套處于半自由狀態(tài)，隨著間隙的再一步增大，礦漿的漏出通道也在變大，進(jìn)料襯套更加無(wú)法固定，因此會(huì)經(jīng)常出現(xiàn)漏漿。
